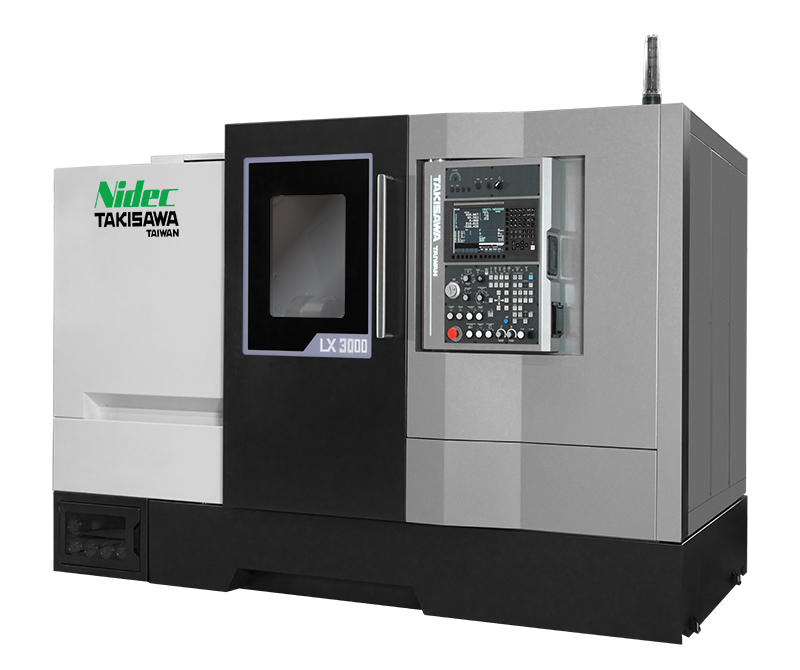

LX-3000
LX-3000系列是新一代的高精度車削中心,強大的剛性結構和可抵禦熱衝擊設計,專為高精度加工而開發。
全系列可選擇多種類型的主軸、刃物台及心押台配置,並提供高精度週邊選項。
  •  規格表

主軸

主軸為台灣瀧澤自製,品質與可靠度完整掌握,三種可選擇的主軸型式,內藏馬達、齒輪箱、P馬達,可依照客戶的精度、扭力與成本效益選擇配置。
馬達、通孔徑、減速比及鼻端等可依客戶需求進行客製化評估。

刃物台

搭載已穩定使用於台灣瀧澤模組化平台的T12銑削刃物台,可完成車削以外的銑削、鑽孔、攻牙等複合加工,提高零件加工的工程集中能力和加工精度。
刀具數、刀具座、銑刀座等可依客戶需求進行客製化評估。

心押台

由伺服馬達驅動的高剛性心押台,可大幅減少心押台的動作時間,並可安裝鑽頭,車削時同步鑽孔,進行彈性加工,心押軸形式可選用固定式與旋轉式,另有經濟型的油壓推動心押台。
大推力或心押軸型式,可依客戶需求進行客製化評估。
機械規格表(公制)
項目 單位 LX-3000 L7 LX-3000 L13 LX-3000 L20
加工能力 最大旋徑 mm 625 625 625
最大加工徑 mm 450(T12)[470(T10)] 450(T12)[470(T10)] 450(T12)[470(T10)]
最大加工長 mm 701 1336 2086
主軸 棒材加工徑 mm 90 90 90
主軸最高轉速 rpm 2800 2800 2800
夾頭尺寸 inch 12" 12" 12"
刃物台 刃物台型式   T12/T10 T12/T10 T12/T10
動力刀塔(Y/N)   N N  N
軸向 Y軸(Y/N)   N N  N
機械尺寸 高度 mm 1830 1882 1881
寬度 mm 3000 4280 5296
深度 mm 1967 2182 2267
機械重量 kg 6250 7650 8650
機械規格表(英制)
項目 單位 LX-3000 L7 LX-3000 L13 LX-3000 L20
加工能力 最大旋徑 inch 24.61 24.61 24.61
最大加工徑 inch 17.72(T12)[18.50(T10)] 17.72(T12)[18.50(T10)] 17.72(T12)[18.50(T10)]
最大加工長 inch 27.6 52.6 82.13
主軸 棒材加工徑 inch 3.54 3.54 3.54
主軸最高轉速 rpm 2800 2800 2800
夾頭尺寸 inch 12" 12" 12"
刃物台 刃物台型式   T12/T10 T12/T10 T12/T10
動力刀塔(Y/N)   N N  N
軸向 Y軸(Y/N)   N N  N
機械尺寸 高度 inch 72.05 74.09 74.06
寬度 inch 118.11 168.5 208.5
深度 inch 77.44 85.91 89.25
機械重量 lb 13750 16865 19070
