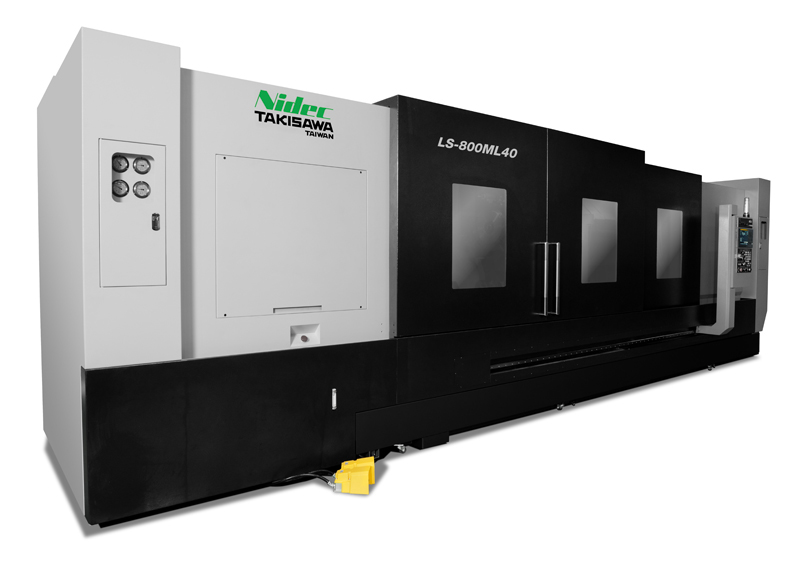

LS-800MB
LS系列是擁有大旋徑、高結構強度臥式車削中心，高剛性大通孔主軸台、不同的加工長度選項，滿足各種大型零件加工的超重負荷切削需求。

  •  規格表

主軸

主軸
台灣瀧澤自製高剛性主軸台，使用日本或歐洲製的超精密軸承，主軸台本體在恆溫室精搪孔加工。卓越的研發設計與精密的組裝技術，提供切削性能強大、迴轉精度高的主軸台並且能夠簡單保養與低售後服務費用。
LS系列所有機種搭配高低速齒輪箱，主軸台齒輪採用研磨級齒輪，能提供重車削時的低轉速高扭矩，與加工出高精度的加工面。
過程1 過程2

刃物台

刃物台1 刃物台2
台灣瀧澤自製高性能刃物台採用兩片式曲齒離合齒輪，提供強大的夾持力與高重複定位精度，換刀採用伺服馬達，可以正轉或反轉方向定位，換刀速度快且定位精準。
我們提供各種客製化的刃物台設計，例如刀具數量、刀架厚度、動力刀座規格⋯⋯等。
刃物台選擇

心押台

心押台1 心押台2
台灣瀧澤自製心押台擁有超高推力與強大的底座夾持力，確保在加工長工件時保持最佳的穩定狀態。心押台可用刃物台自動帶到指定位置。心軸有固定跟旋轉式兩種供客戶選擇。
我們提供各種客製化的心押台設計，例如心軸尺寸、心軸行程、心軸推力⋯⋯等。

中心架

中心架
機械規格表(公制)
項目 單位 LS-800MBL10 LS-800MBL15 LS-800MBL20 LS-800MBL30
加工能力 最大旋徑 mm 830 830 830 830
最大加工徑 mm 680 680 680 680
最大加工長 mm 985 1485 1985 2985
主軸 棒材加工徑 mm 115 115 115 115
主軸最高轉速 rpm 2000(1500) 2000(1500) 2000(1500) 2000(1500)
夾頭尺寸 inch 15"(18") 15"(18") 15"(18") 15"(18")
主軸個數   1 1 1 1
刃物台 刃物台型式   T12 T12 T12 T12
動力刀塔(Y/N)   Y Y Y Y
機械尺寸 高度 mm 2572 2572 2572 2572
寬度 mm 4538 4968 5658 6882
深度 mm 2188 2188 2188 2777
機械重量 kg 10600 11400 13700 15200
機械規格表(英制)
項目 單位 LS-800MBL10 LS-800MBL15 LS-800MBL20 LS-800MBL30
加工能力 最大旋徑 inch 32.6 32.6 32.6 32.6
最大加工徑 inch 26.7 26.7 26.7 26.7
最大加工長 inch 38.7 58.4 78 117.3
主軸 棒材加工徑 inch 4.5 4.5 4.5 4.5
主軸最高轉速 rpm 2000(1500) 2000(1500) 2000(1500) 2000(1500)
夾頭尺寸 inch 15"(18") 15"(18") 15"(18") 15"(18")
主軸個數   1 1 1 1
刃物台 刃物台型式   T12 T12 T12 T12
動力刀塔(Y/N)   Y Y Y Y
機械尺寸 高度 inch 101.3 101.3 101.3 101.3
寬度 inch 178.7 195.6 222.8 271
深度 inch 86.2 86.2 86.2 109.3
機械重量 lb 23369 25132.7 30203.3 33510.3
