- 規格表

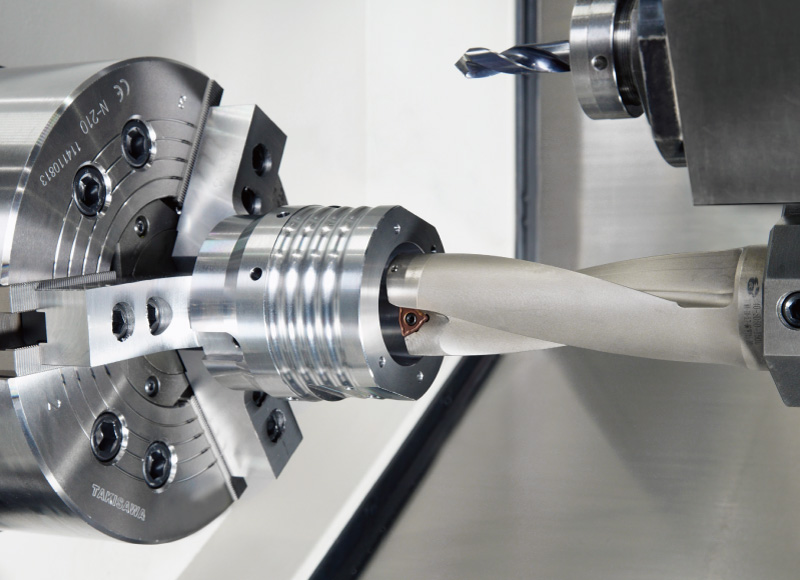

主軸

主軸為台灣瀧澤自製,品質與可靠度完整掌握,兩種可選擇的主軸型式,齒輪箱、P馬達,可依照客戶的精度、扭力與成本效益選擇配置。馬達、通孔徑、減速比及鼻端等可依客戶需求進行客製化評估。
刃物台

搭載已穩定使用於台灣瀧澤模組化平台的T12銑削刃物台,可完成車削以外的銑削、鑽孔、攻牙等複合加工,提高零件加工的工程集中能力和加工精度。刀具數、刀具座、銑刀座等可依客戶需求進行客製化評估。

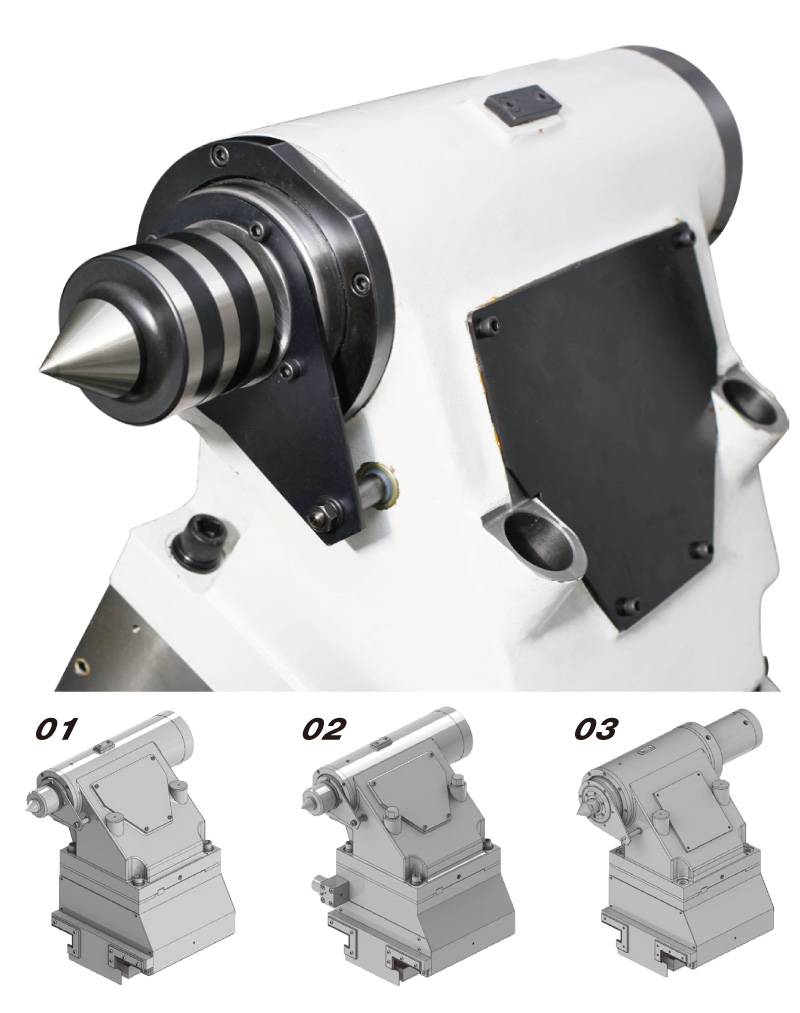

心押台

高剛性的心押台本體,心壓軸使用油壓推動,並可根據使用者的需求,選擇不同的帶動類型。大推力或心押軸型式,可依客戶需求進行客製化評估。
01.帶固定式心押軸的銷牽引心押台(標準)
02.帶固定式心押軸的手動心押台(選配)
03.帶旋轉式心押軸的銷牽引心押台(選配)
01.帶固定式心押軸的銷牽引心押台(標準)
02.帶固定式心押軸的手動心押台(選配)
03.帶旋轉式心押軸的銷牽引心押台(選配)
項目 | 單位 | LA-250Y | LA-250YL | LA-250YT | LA-250YS | |
---|---|---|---|---|---|---|
加工能力 | 最大旋徑 | mm | 580 | 580 | 600 | 600 |
最大加工徑 | mm | 350 | 350 | 370 | 370 | |
最大加工長 | mm | 746 | 1146 | 750 | 737 | |
主軸 | 棒材加工徑 | mm | 75 | 75 | 75(81) | 75/52 |
主軸最高轉速 | rpm | 3500 | 3500 | 3500 | 3500 | |
夾頭尺寸 | inch | 10 | 10 | 10 | 10 | |
刃物台 | 刃物台型式 | T12 | T12 | T12/T15 | T12/T15 | |
動力刀塔(Y/N) | Y | Y | Y | Y | ||
軸向 | Y軸(Y/N) | Y | Y | Y | Y | |
機械尺寸 | 高度 | mm | 2095 | 2095 | 3533 | 3533 |
寬度 | mm | 2925 | 3682 | 2247 | 2247 | |
深度 | mm | 1853 | 1810 | 1965 | 1965 | |
機械重量 | kg | 7200 | 9300 | 8000 | 8000 |
項目 | 單位 | LA-250Y | LA-250YL | LA-250YT | LA-250YS | |
---|---|---|---|---|---|---|
加工能力 | 最大旋徑 | inch | 22.8 | 22.8 | 23.6 | 23.6 |
最大加工徑 | inch | 13.78 | 13.78 | 14.5 | 14.5 | |
最大加工長 | inch | 29.37 | 45.12 | 29.5 | 29 | |
主軸 | 棒材加工徑 | inch | 2.95 | 2.95 | 2.9(3.2) | 2.9/2 |
主軸最高轉速 | rpm | 3500 | 3500 | 3500 | 3500 | |
夾頭尺寸 | inch | 10 | 10 | 10 | 10 | |
刃物台 | 刃物台型式 | T12 | T12 | T12/T15 | T12/T15 | |
動力刀塔(Y/N) | Y | Y | Y | Y | ||
軸向 | Y軸(Y/N) | Y | Y | Y | Y | |
機械尺寸 | 高度 | inch | 82.48 | 82.48 | 139.09 | 139.09 |
寬度 | inch | 115.16 | 144.96 | 88.46 | 88.46 | |
深度 | inch | 72.95 | 71.26 | 77.36 | 77.36 | |
機械重量 | lb | 15873 | 20503 | 17637 | 17637 |
