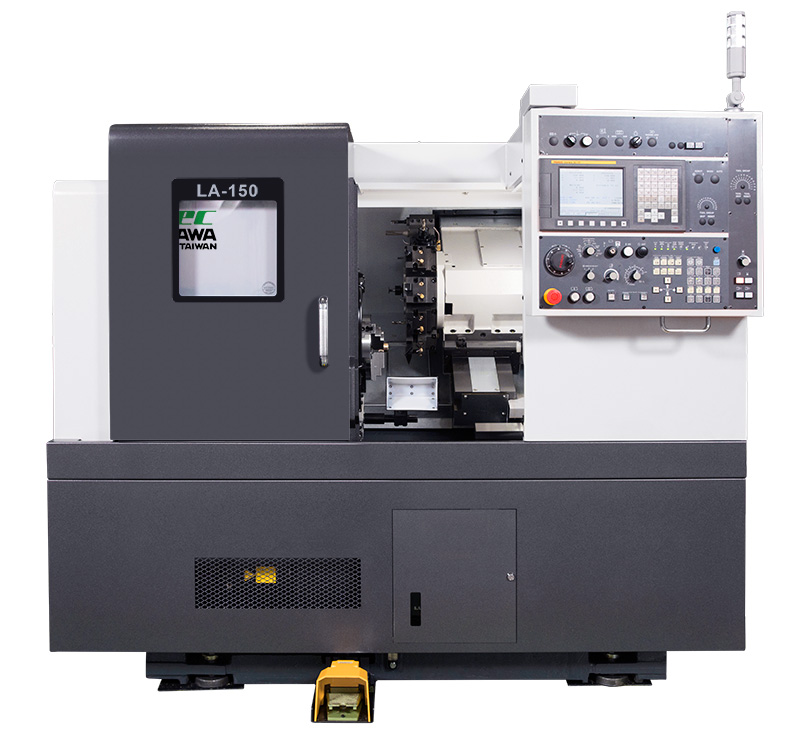

LA-150
LA-150系列 具有多樣化模組配置,各軸導軌採用硬軌設計,高剛性刃物台、高精度主軸均由臺灣瀧澤自製,高低速齒輪箱設計提供低轉速高扭矩,實現極佳的中切削能力具有多樣化模組配置,各軸導軌採用硬軌設計,高剛性刃物台、高精度主軸均由臺灣瀧澤自製,機台整體占地面積小、加工工作空間大,是自動化與客制化,高效率與低投資成本的最優選擇。

- 規格表

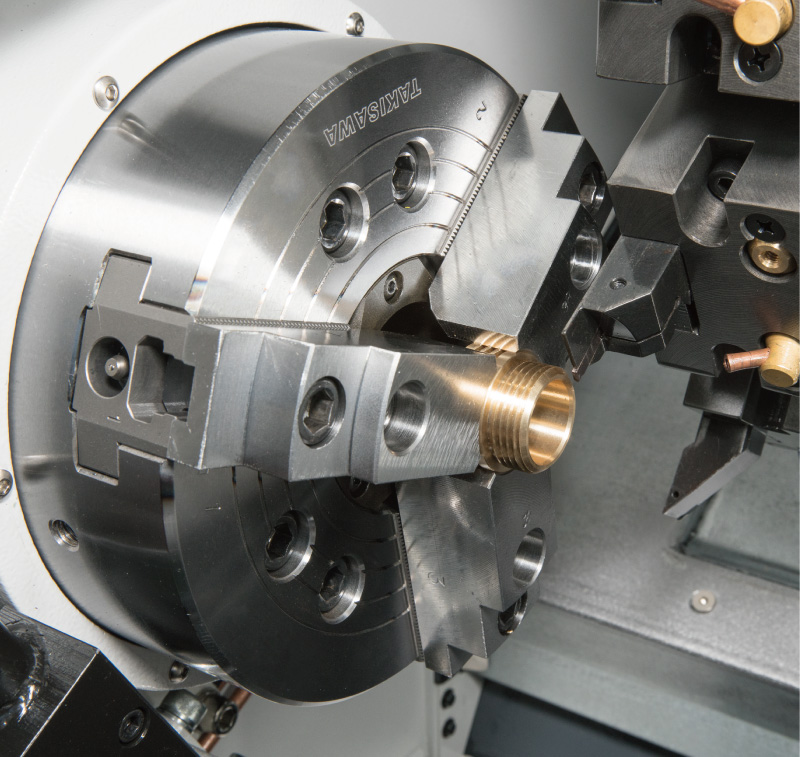

主軸

主軸為台灣瀧澤自製,品質與可靠度完整掌握,可依照客戶的精度、扭力與成本效益選擇配置。
馬達、通孔徑、減速比及鼻端等可依客戶需求進行客製化評估。
馬達、通孔徑、減速比及鼻端等可依客戶需求進行客製化評估。
刃物台

搭載已穩定使用於台灣瀧澤模組化平台的T12銑削刃物台,可完成車削以外的銑削、鑽孔、攻牙等複合加工,提高零件加工的工程集中能力和加工精度。
刀具數、刀具座、銑刀座等可依客戶需求進行客製化評估。
刀具數、刀具座、銑刀座等可依客戶需求進行客製化評估。

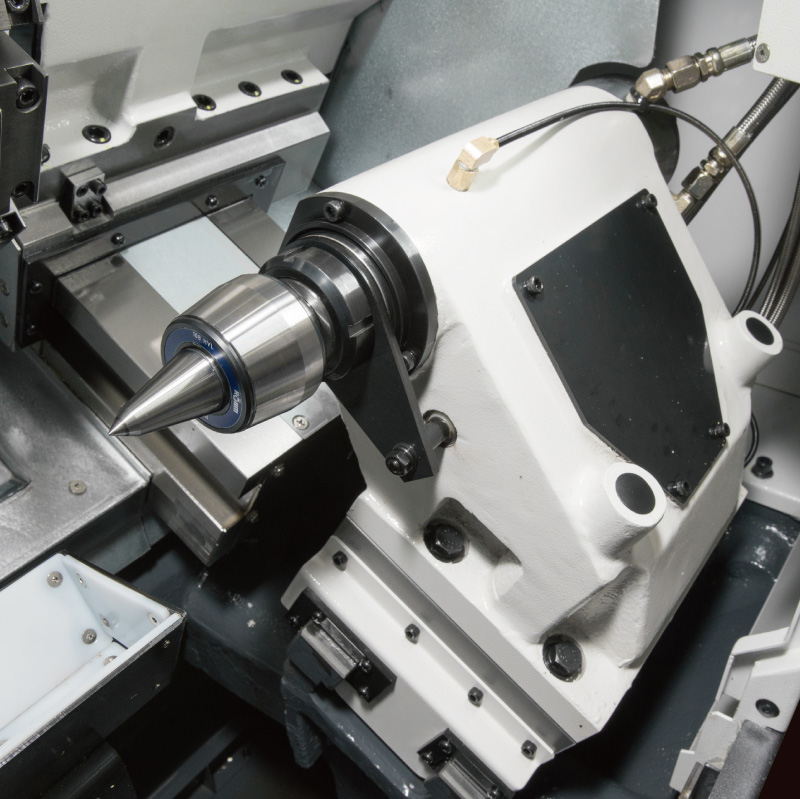

心押台

高剛性的心押台本體,心押軸使用油壓推動,並可根據使用者的需求,選擇不同的帶動類型。大推力或心押軸型式,可依客戶需求進行客製化評估。
項目 | 單位 | LA-150 | LA-150L | LA-150A | |
---|---|---|---|---|---|
加工能力 | 最大旋徑 | mm | 470 | 470 | 520 |
最大加工徑 | mm | 250(T8)/ 320(T12) | 250(T8)/ 320(T12) | 165(T8)/210(T10)/ 225(T12) | |
最大加工長 | mm | 328 | 628 | 331 | |
主軸 | 棒材加工徑 | mm | 42 | 42 | 42 |
主軸最高轉速 | rpm | 5000 | 5000 | 5000 | |
夾頭尺寸 | inch | 6 | 6 | 6 | |
刃物台 | 刃物台型式 | T8(T10)(T12) | T8(T10)(T12) | T8(T10)(T12) | |
動力刀塔(Y/N) | N | N | N | ||
軸向 | Y軸(Y/N) | N | N | N | |
機械尺寸 | 高度 | mm | 1655 | 1655 | - |
寬度 | mm | 1800 | 2150 | - | |
深度 | mm | 1544 | 1847 | - | |
機械重量 | kg | 3150 | 3750 | - |
項目 | 單位 | LA-150 | LA-150L | LA-150A | |
---|---|---|---|---|---|
加工能力 | 最大旋徑 | inch | 18.5 | 18.5 | 18.5 |
最大加工徑 | inch | 9.8(T8)/ 12.6(T12) | 9.8(T8)/ 12.6(T12) | 6.5(T8)/8.3(T10)/ 8.8(T12) | |
最大加工長 | inch | 12.91 | 24.72 | 13 | |
主軸 | 棒材加工徑 | inch | 1.65 | 1.65 | 1.65 |
主軸最高轉速 | rpm | 5000 | 5000 | 5000 | |
夾頭尺寸 | inch | 6 | 6 | 6" | |
刃物台 | 刃物台型式 | T8(T10)(T12) | T8(T10)(T12) | T8(T10)(T12) | |
動力刀塔(Y/N) | N | N | N | ||
軸向 | Y軸(Y/N) | N | N | N | |
機械尺寸 | 高度 | inch | 65.16 | 65.16 | - |
寬度 | inch | 70.87 | 84.65 | - | |
深度 | inch | 60.79 | 72.72 | - | |
機械重量 | lb | 6945 | 8267 | - |
