整线自动化系统
  •  规格表

门型机械手系统

门型机械手立柱固定在床面上,不受地基变化影响。
移机、安装方便快速,不影响机械手定位。

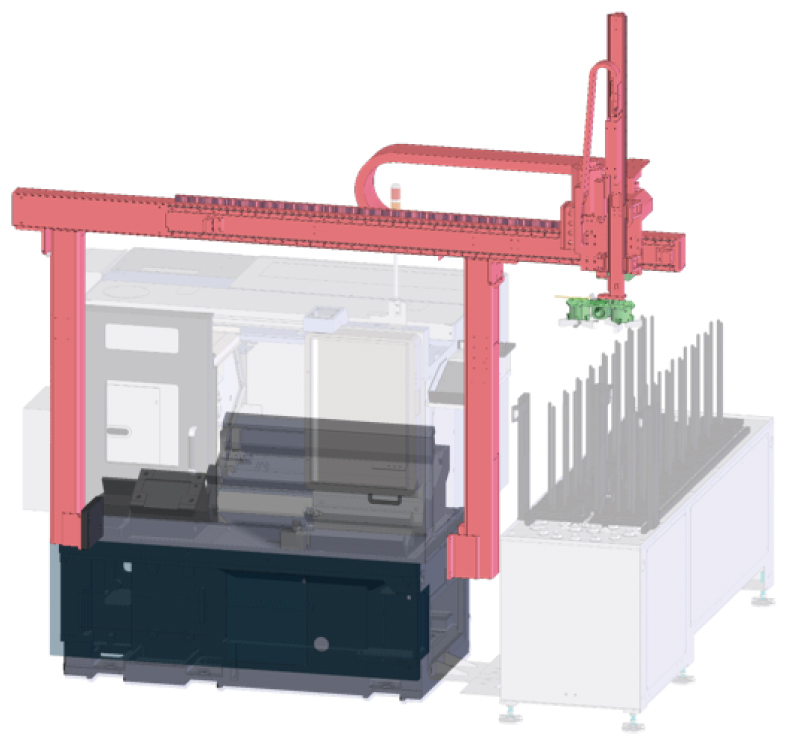

门型机械手图
采钢管架构设计,稳定刚性好。
机内交换料时间最快在11秒以内 (吹气另计)。

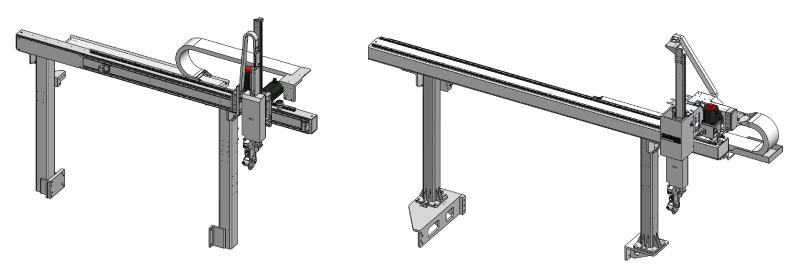

结构图
内容 单位 二轴机械手 三轴机械手
X轴行程 mm 依规划选定 依规划选定
X轴快速进给 m/min 180 180
Y轴行程 mm - 200
Y轴快速进给 m/min - 50
Z轴行程 mm 依规划选定 依规划选定
Z轴快速进给 m/min 150 150

机械手

机械手爪可针对不同工件型式及加工需求做选择。

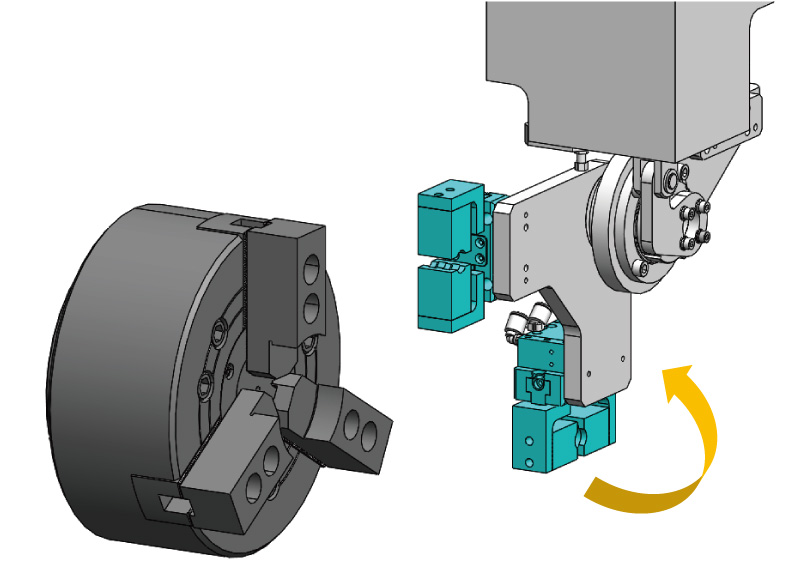

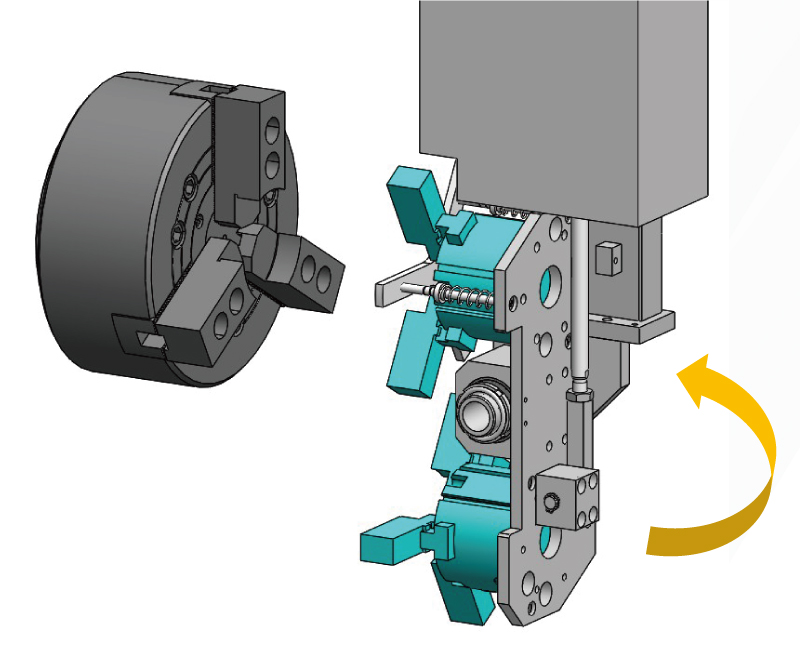

一字型手爪

一字型手爪 对应盘型工件,料架搭配堆栈循环料架为主。
旋转角度 90 ˚
外径限制 160 mm
夹爪型式 3爪
工件重量 < 3 kg /pcs
适合工件 盘形件

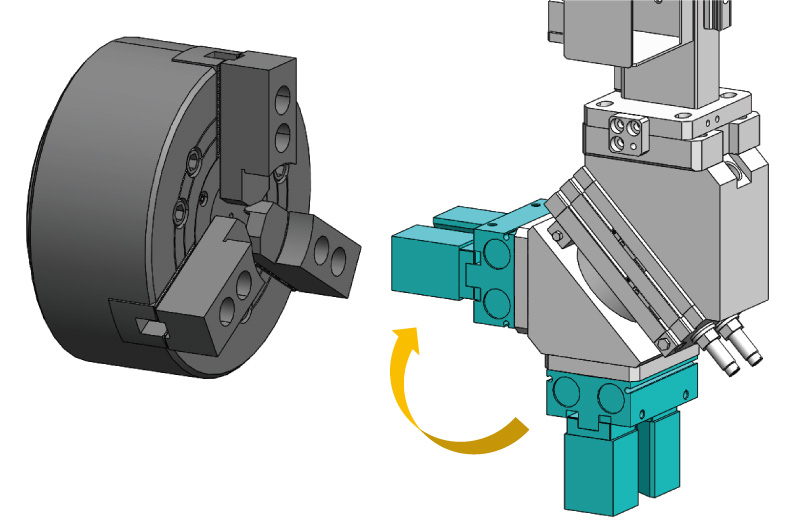

伺服手爪

伺服手爪 主要应用于双主轴机型。
旋转角度 0˚ ~ 359˚
外径限制 80 mm
夹爪型式 3爪
工件重量 < 3 kg /pcs
适合工件 盘形件
短棒材

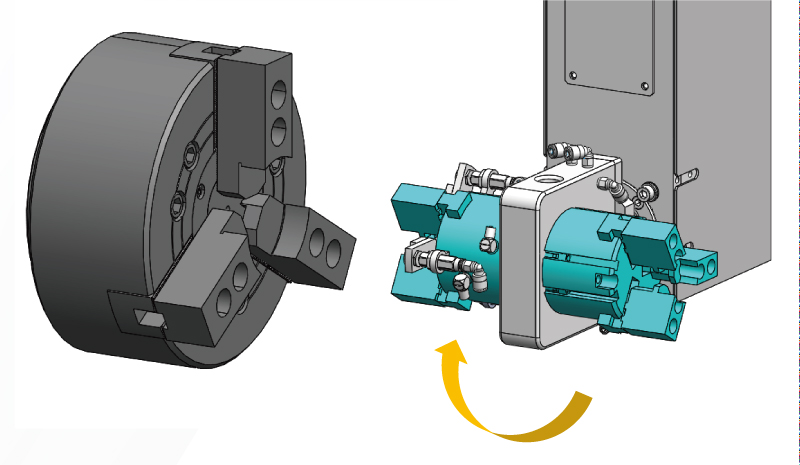

L型手爪

L型手爪 料架搭配平面往复式料架为主。
旋转角度 90 ˚
外径限制 100 mm
夹爪型式 3爪 / 2爪
工件重量 < 2 kg /pcs
适合工件 盘形件
异形件

长轴用手爪

长轴用手爪 料架搭配轴件供收料架。
旋转角度 90 ˚
外径限制 100 mm
夹爪型式 2爪
工件重量 < 5 kg /pcs
适合工件 轴形件

料架

可对应不同工件型式做选择。

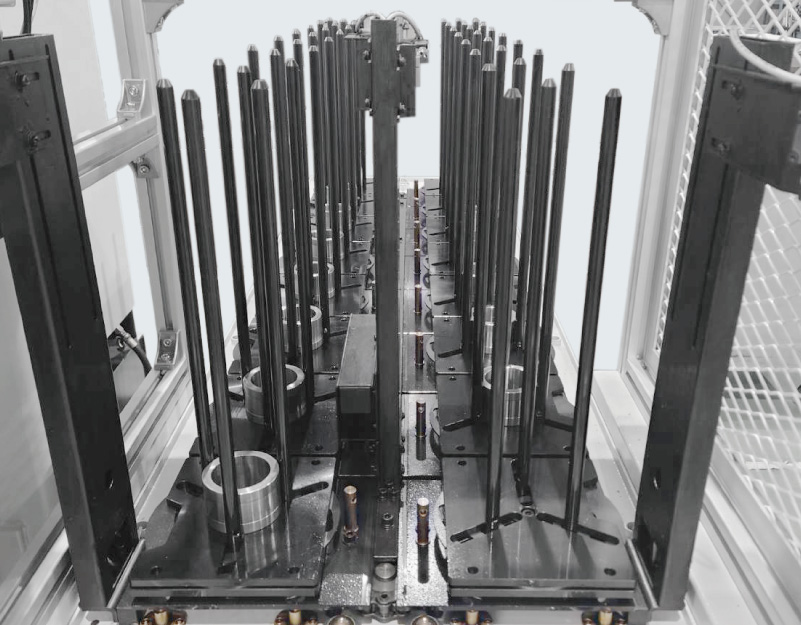

堆栈循环式料架 (16盘)

堆栈式料架
适合工件 可堆栈之盘形件
外径限制 Max:Ø160mm
Min:Ø20mm
单盘荷重 < 40 kg
最大高度 450 mm

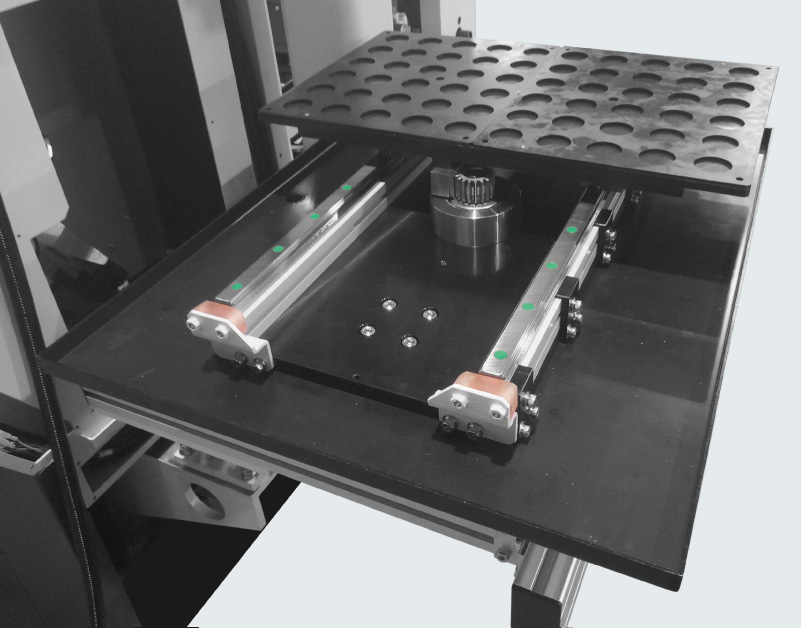

平面往复式料架

平面式料架
适合工件 不可堆栈之盘形件
异形件
外径限制 最大 Max:100mm
单盘大小 350 x 700 mm

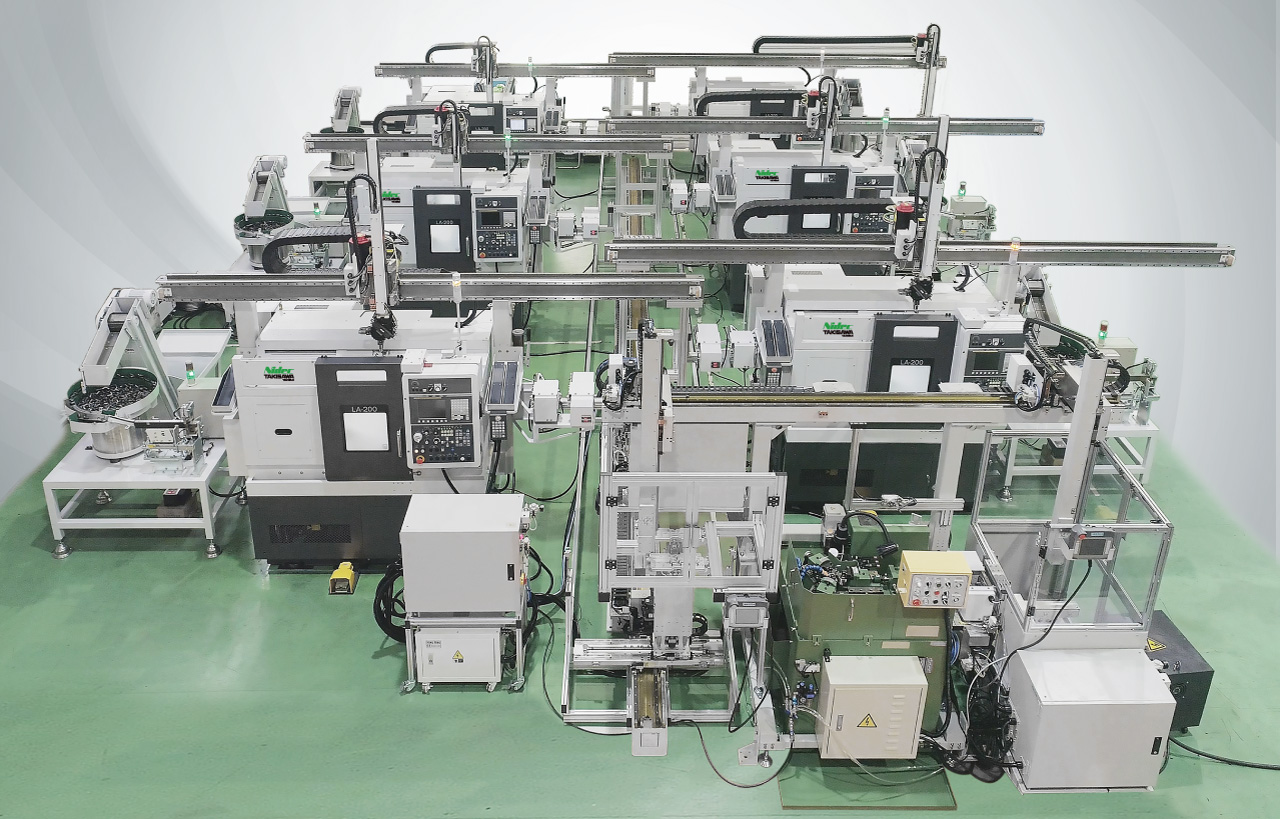

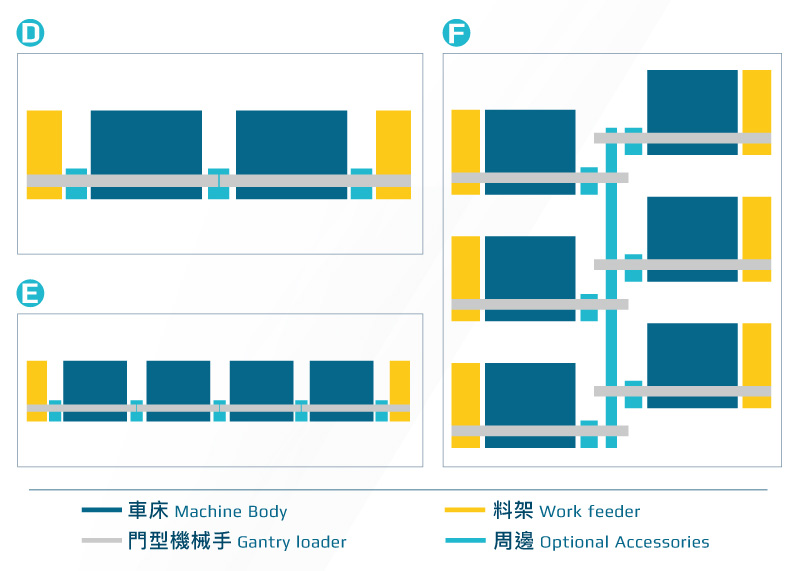

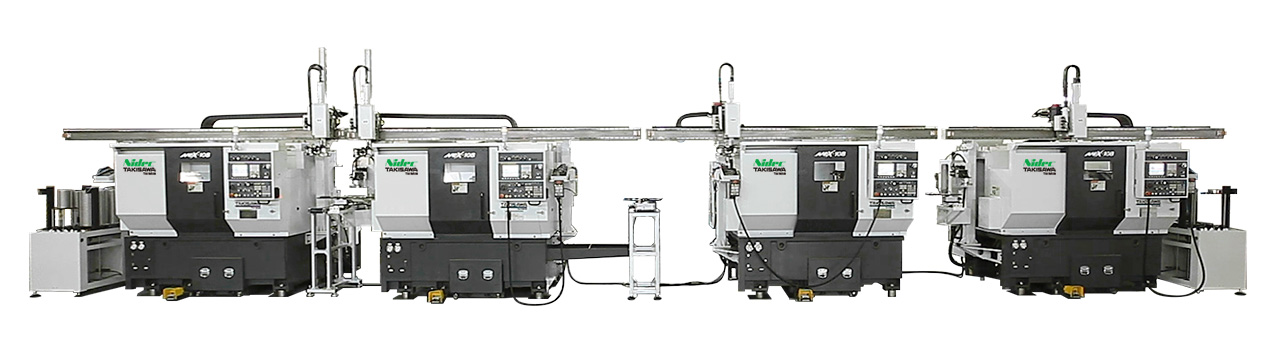

多机自动化

多机自動化

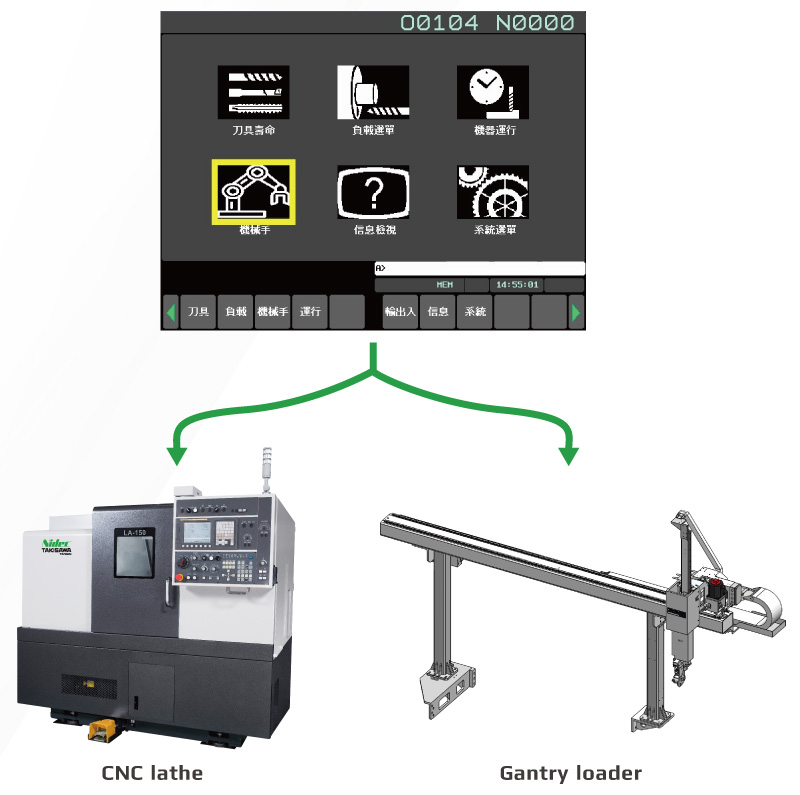

电控系统

FANUC 系统整合 CNC 车床及机械手控制,协作性高。
操作方式与控制器同,简单易学。
无需增加额外硬件维修成本。
客制化功能强。
电控系统图
