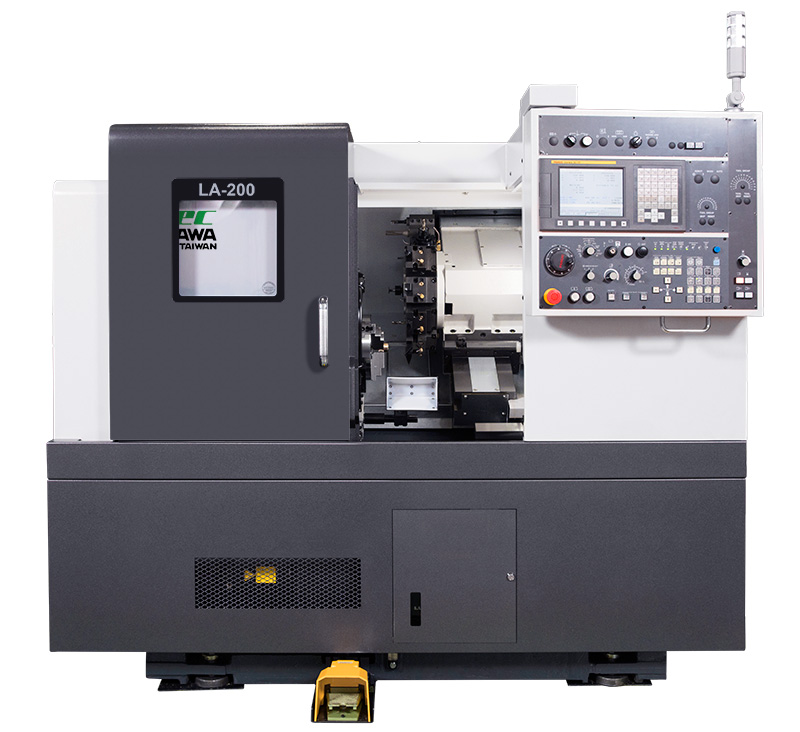

LA-200
LA-200系列 具有多样化模块配置,各轴导轨采用硬轨设计,高刚性刃物台、高精度主轴均由台湾泷泽自制,高低速齿轮箱设计提供低转速高扭矩,实现极佳的中切削能力具有多样化模块配置,各轴导轨采用硬轨设计,高刚性刃物台、高精度主轴均由台湾泷泽自制,机台整体占地面积小、加工工作空间大,是自动化与客制化,高效率与低投资成本的最优选择。

- 规格表
主轴

主轴为台湾泷泽自制,质量与可靠度完整掌握,可依照客户的精度、扭力与成本效益选择配置。
马达、通孔径、减速比及鼻端等可依客户需求进行客制化评估。
马达、通孔径、减速比及鼻端等可依客户需求进行客制化评估。
刃物台

搭载已稳定使用于台湾泷泽模块化平台的T12铣削刃物台,可完成车削以外的铣削、钻孔、攻牙等复合加工,提高零件加工的工程集中能力和加工精度。
刀具数、刀具座、铣刀座等可依客户需求进行客制化评估。
刀具数、刀具座、铣刀座等可依客户需求进行客制化评估。
心押台

高刚性的心押台本体,心押轴使用油压推动,并可根据使用者的需求,选择不同的带动类型。大推力或心押轴型式,可依客户需求进行客制化评估。
项目 | 单位 | LA-200 | LA-200L | LA-200K | |
---|---|---|---|---|---|
加工能力 | 最大旋径 | mm | 470 | 470 | 520 |
最大加工径 | mm | 250(T8)/320(T12) | 250(T8)/320(T12) | 120 | |
最大加工长 | mm | 300 | 600 | 340 | |
主轴 | 棒材加工径 | mm | 52 | 52 | 52 |
主轴最高转速 | rpm | 3200(4000) | 3200(4000) | 3200(4000) | |
卡盘尺寸 | inch | 8 | 8 | 8 | |
刃物台 | 刃物台型式 | T8(T10)(T12) | T8(T10)(T12) | Gange type | |
动力刀塔(Y/N) | N | N | N | ||
轴向 | Y轴(Y/N) | N | N | N | |
机械尺寸 | 高度 | mm | 1655 | 1655 | 1898 |
宽度 | mm | 1800 | 2150 | 2035 | |
深度 | mm | 1544 | 1847 | 1690 | |
机械重量 | kg | 3200 | 3800 | 2990 |
项目 | 单位 | LA-200 | LA-200L | LA-200K | |
---|---|---|---|---|---|
加工能力 | 最大旋径 | inch | 18.5 | 18.5 | 20.4 |
最大加工径 | inch | 9.8(T8)/12.6(T12) | 9.8(T8)/12.6(T12) | 4.7 | |
最大加工长 | inch | 11.8 | 23.62 | 13.4 | |
主轴 | 棒材加工径 | inch | 2.05 | 2.05 | 2.05 |
主轴最高转速 | rpm | 3200(4000) | 3200(4000) | 3200(4000) | |
卡盘尺寸 | inch | 8 | 8 | 8 | |
刃物台 | 刃物台型式 | T8(T10)(T12) | T8(T10)(T12) | Gange type | |
动力刀塔(Y/N) | N | N | N | ||
轴向 | Y轴(Y/N) | N | N | N | |
机械尺寸 | 高度 | inch | 65.16 | 65.16 | 74.72 |
宽度 | inch | 70.87 | 84.65 | 80.12 | |
深度 | inch | 60.79 | 72.72 | 66.54 | |
机械重量 | lb | 7055 | 8378 | 6592 |
