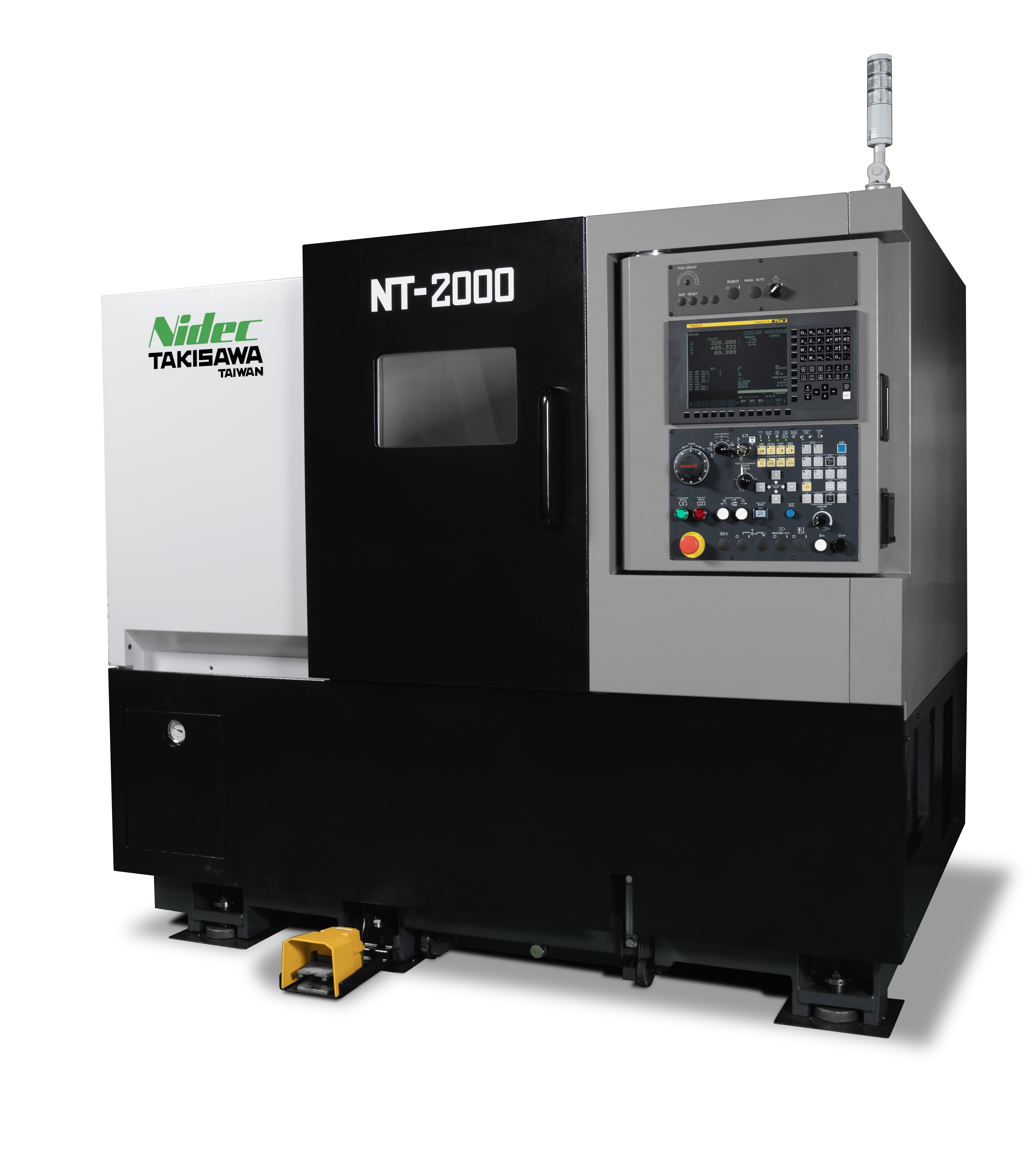

NT-2000/2500[M]系列 高效型車床 發表

❚ 詳細資料

NT-2000/NT-2500系列為台灣瀧澤新世代高效型車削中心, 承襲一貫的高剛性與高穩定性,擁有瀧澤家族化的俐落外型, 升級版的模組化設計可提供使用者更多的功能與配件, 滿足各類加工需求。
機械規格表(公制)
項目 NT-2000 NT-2000M NT-2500 NT-2500M
加工能力
最大加工徑 mm 320 280 360[T10]
320[T12]		 280
最大加工長 mm 482 447.8 447 412.8
棒材加工徑 mm 52(65) 52(65) 75 75
移動量 X軸移動量 mm 180 180 200[T10]
180[T12] 		 180
Z軸移動量 mm 530 530 530 530
主軸 轉速 rpm 3500(4000) 3500(4000) 3500 3500
夾頭尺寸 inch 8" 8" 10" 10"
主軸鼻端   A2-6 A2-6 A2-8 A2-8
刃物台 刀塔形式   T10(T12) T12 T10(T12) T12
外徑刀柄直徑 mm 25 25 25 25
內徑刀柄直徑 mm 40 40 40 40
銑刀轉速 rpm - 4000 - 4000
銑刀刀柄直徑 mm - Ø1 - Ø20 - Ø1 - Ø20
機械尺寸 機械高度 mm 1780 1780 1780 1780
機械長度 mm 2195 2195 2195 2195
機械深度 mm 1505 1505 1505 1505
機械重量 kg 4300 4300 4400 4400
機械規格表(英制)
項目 NT-2000 NT-2000M NT-2500 NT-2500M
加工能力
最大加工徑 inch 12.6 11.02 14.17[T10]
12.59[T12]		 11.02
最大加工長 inch 18.98 17.63 17.6 16.25
棒材加工徑 inch 2.04(2.56) 2.04(2.56) 2.95 2.95
移動量 X軸移動量 inch 7.09 7.09 7.87[T10]
7.08[T12]		 7.08
Z軸移動量 inch 20.87 20.87 20.87 20.87
主軸 轉速 rpm 3500(4000) 3500(4000) 3500 3500
夾頭尺寸 inch 8" 8" 10" 10"
主軸鼻端   A2-6 A2-6 A2-8 A2-8
刃物台 刀塔形式   T10(T12) T12 T10(T12) T12
外徑刀柄直徑 inch 1 1 1 1
內徑刀柄直徑 inch 1.5 1.5 1.5 1.5
銑刀轉速 rpm - 4000 - 4000
銑刀刀柄直徑 inch - Ø0.04 - Ø0.78 - Ø0.04 - Ø0.78
機械尺寸 機械高度 inch 70.08 70.08 70.08 70.08
機械長度 inch 86.42 86.42 86.42 86.42
機械深度 inch 59.25 59.25 59.25 59.25
機械重量 lb 9460 9460 9680 9680

❚ 產品特徵

主軸

瀧澤自製高剛性主軸台，追求極致的迴轉精度，大幅提升工件表面精度。
多樣性的主軸台選擇，依照各類型加工可選擇合適的主軸通孔與主馬達式樣。

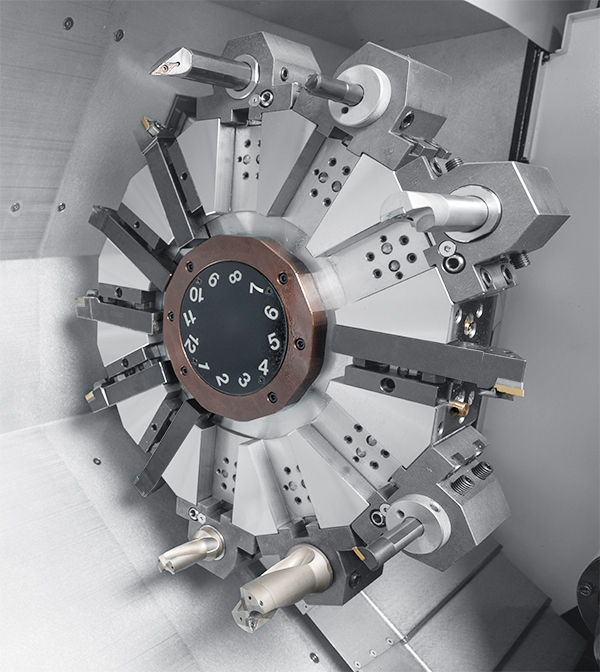

刃物台

瀧澤自製高精度刃物台，搭載大外徑曲齒離合齒輪，大幅提升切削剛性。
若有外形銑削、鑽孔、攻牙等複合加工需求，可選用銑削刃物台，提升加工效率。

心押台

高穩定性心押台，提供軸類工件最佳支撐性。
可選配自動PIN心押台帶動形式，便利人員操作。
